В современной действительности с увеличением объемов и скорости потоков информации, в школьных классах, аудиториях институтов, офисах малых и больших компаний, и даже в детских садах, интерактивные доски и панели набирают большую популярность.
Процесс выглядит вполне логичным явлением на фоне растущего предложения компаниями производителями все более технологичных и доступных устройств.
В системе предприятий, осуществляющих образовательный процесс, интерактивный экран становится неотъемлемой частью процесса обучения, заменяя или дополняя собой традиционные меловые, маркерные доски и флипчарты. Интеграция образовательных систем открывает новые возможности взаимодействия лектора и аудитории.
Содержание
- Что такое интерактивная доска
- Чем интерактивная доска отличается от интерактивной панели
- Интерактивная доска как с ней работать
- Как выбрать интерактивную доску для школы
Производители интерактивных экранов активно разрабатывают программное обеспечение для создания интерактивных уроков и презентаций, а также существует огромная база готовых шаблонов и уроков (например, ресурс SMART exchange), неоднократно проверенных преподавателями. В совокупности, программно-аппаратный комплекс значительно снижает нагрузку при подготовке учебного материала и позволяет значительно сэкономить на приобретении печатных учебных пособий. Электронные конспекты лекций доступны и студентам и преподавателям, также урок может быть записан в видеоформате с пошаговыми инструкциями выполнения заданий. Созданные с помощью интерактивных досок презентационные материалы легко сохраняются со всеми комментариями, могут редактироваться и использоваться многократно.
Существует возможность сбора и последующего анализа реакций и ответов на вопросы тестов, что позволяет полностью перевести процесс в цифровую плоскость, облегчая рутинные задачи по контролю успеваемости и усвоения изученного материала. Для этого доски комплектуются устройствами обратной связи и голосования, персональными пультам или интерактивным планшетам подключенными к общей системе.
IQBoard показывает свои флагманские решения и объясняет принцип работы

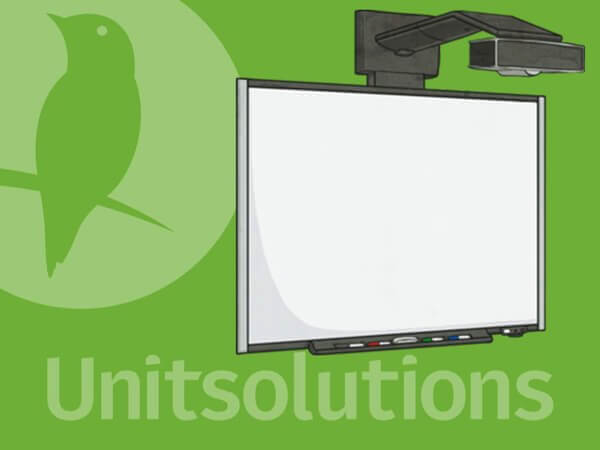

Что такое интерактивная доска
Интерактивная доска — это понятие, подразумевающее под собой программно-аппаратный комплекс из нескольких функциональных блоков (электронного сенсорного экрана с проектором и ПК), которые могут быть выполнены в едином корпусе и крепиться на общем каркасе, или представлять собой систему разнесенных в пространстве отдельных устройств. По принципу размещения проектора относительно плоскости проецирования, интерактивные доски делятся на две группы: доски прямой и обратной проекции.
Интерактивная доска состоит из:
- Компьютера (с соответствующим программным обеспечением), как источника отображаемого контента и средства для обработки сигналов полученных от сенсорной панели интерактивного экрана. Может использоваться как обычный настольный ПК или ноутбук, так и встроенные в интерактивную доску микрокомпьютеры предлагаемые производителями в комплекте.
- Проектора, для проецирования изображения на плоскость доски. Существует несколько разновидностей проекторов — короткофокусные, ультракороткофокусные и стандартные мультимедиа проекторы. В зависимости от фокусного расстояния, проектор может быть закреплен под потолком на некотором удалении от плоскости проецирования (2-3 м), либо на специальном выносном кронштейне вблизи доски (0,7-1,5 м).
- Самой интерактивной доски с сенсорной панелью на которую проецируется изображение. Благодаря встроенной системе датчиков происходит определение положения указывающего устройства и взаимодействие с отображаемым контентом. На данный момент основные технологии сенсоров — резистивная, оптическая, инфракрасная, ультразвуковая и электромагнитная.
- Специальных указок, маркеров или стилусов входящих в комплект, которые позволяют различным образом взаимодействовать с отображаемой информацией. Некоторые производители предлагают решения без использования специальных указывающих устройств (при использовании интерактивных досок данного типа достаточно лишь пальца), однако их функционал несколько отличается.
Интерактивная доска — это устройство применяемое не только для обучения детей дошкольного возраста, обустройства школьных кабинетов и залов для групповых занятий, а прежде всего, высокотехнологичное, интерактивное, демонстрационное оборудование и мощнейший инструмент для совместного просмотра и редактирования контента. В процессе работы докладчик, его оппонент или помощник может масштабировать изображение, создавать аннотации и пометки поверх исходной графики, рисовать и делать быстрые наброски в режиме whiteboard, запускать аудио и видеоматериалы. Можно с легкостью решать любые задачи возникающие в процессе коллективной работы и обсуждения в бизнес среде, а результаты этой работы быстро и легко сохранить на компьютере.
Мы поможем в подборе AV-оборудования и решений для ВКС
Вы можете:
- Обратиться к нашим специалистам и получить бесплатную консультацию
- Самостоятельно подобрать необходимое оборудование для видеоконференций из каталога
Подобрать оборудование
Получить консультацию
Чем интерактивная доска отличается от интерактивной панели.
Судя по первой половине названия обоих устройств, нетрудно догадаться, что — это части или готовые системы циклического ввода/вывода информации, основное назначение которых взаимодействие с пользователем и мгновенное отображение результатов взаимодействия, хотя технологии изготовления сенсоров и их функционал имеют много вариаций.
Основное же различие — это метод отображения графической информации и компоновка устройства. Интерактивные панели для отображения информации используют LCD и LED экраны, а изображение интерактивных досок строится благодаря мультимедийным проекторам.
Преимущества интерактивных панелей
Основные преимущества интерактивной панели перед интерактивной доской заключаются в мобильности, простоте настройки при первом запуске, высокой контрастности изображения и времени отклика при нажатии.
При первом запуске интерактивной панели достаточно ее прочно закрепить в любом пространственном положении, подключить к сети и начать работу. В случае интерактивной доски с проектором дело обстоит немного сложнее. Для монтажа зачастую требуется квалифицированный специалист, а после установки, устройство еще нужно откалибровать для точного позиционирования указателя.
Интерактивная панель лучше подойдет для небольшой аудитории, ситуаций с особыми требованиями к качеству картинки. Интерактивная доска может обеспечить комфортный для просмотра размер изображения для большей аудитории при более скромном бюджете, однако с некоторым компромиссом в отношении контрастности и мобильности.
Хотя, как интерактивная доска, так и интерактивная панель могут быть установлены на мобильную стойку, для перемещения интерактивной доски потребуется немного больше свободного пространства ввиду особенностей конструкции стойки со значительно выступающим проектором. В ряде случаев размер дверных проемов может оказаться слишком мал и потребуется демонтаж кронштейна проектора со стойки с последующей повторной калибровкой доски.
Также, зачастую интерактивные доски на 10–15 процентов более энергоемкие по сравнению с панелями.
Подробнее про интерактивные панели
Преимущества интерактивных досок
При всей кажущейся сложности эксплуатации и настройки интерактивные доски имеют целый ряд преимуществ перед интерактивными панелями.
Самым очевидным преимуществом при практически одинаковом наборе функциональных возможностей является цена интерактивных досок, их стоимость в России в 2-3 раза меньше стоимости сопоставимой интерактивной панели. В ситуации перманентного кризиса финансирования учебных заведений это нивелирует все не очевидные минусы досок. Технология появившаяся еще в 1991 году до сих пор остается актуальной благодаря относительной простоте изготовления систем и как следствие значительно меньшей стоимости для потребителя.
Интерактивные доски вандалоустойчивы, и в ряде случаев даже при серьезном повреждении рабочей поверхности не теряют эксплуатационных свойств. Интерактивные панели тоже обладают достаточным запасом прочности, однако в случае поломки, стоимость ремонта может превысить цену на новое устройство, в то время как для ремонта интерактивной доски достаточно лишь заменить вышедший из строя компонент системы. Рабочая поверхность интерактивной доски может использоваться как обычная традиционная доска для работы с маркерами, нет необходимости сужать выбор до одного варианта использования. Вы по-прежнему можете прикрепить бумажный чертеж или схему использовавшуюся ранее при помощи магнитов на поверхность доски. Для работы с интерактивной доской не обязательно покупать весь комплект целиком, при наличии проектора и старенького ноутбука достаточно снабдить вашу обычную школьную доску сенсорной панелью для начала работы.
Интерактивные доски в каталоге UnitSolutions
Сравнение плюсов и минусов двух подходов
| Особенности | Интерактивные доски | Интерактивные панели |
| Возможность масштабирования системы, кастомизации, и замены отдельных блоков | Полная свобода выбора оборудования и комплектующих для удовлетворения поставленных задач | Зачастую отсутствует возможность изменения конфигурации. В ряде случаев доступны только фирменные платы расширения |
|---|---|---|
| Диагональ экрана | Вам будет тяжело найти доску меньше 50-ти дюймов, да и незачем. Использование проектора — это возможность масштабировать экран вплоть до 120” в зависимости от текущей потребности и ситуации. | Огромное многообразие размеров начиная от персональных планшетов и заканчивая гигантскими панелями в 100 и более дюймов, но стоит отметить, что панель такого размера может изрядно потрепать ваш бюджет. |
| Мобильность и портативные решения | Кейс с проектором, современной оптической системой обратной связи, и стилусом способный превратить любую поверхность в интерактивную, просто находка для коммивояжера или лектора нуждающегося в собственном комплекте оборудования для командировок. | Имеют несколько не очевидное преимущество по мобильности в рамках одного этажа здания. В ином случае требуется целая бригада грузчиков. |
| Цветопередача и контрастность | Вполне подходящее решение для демонстрации схем графиков, таблиц изображений с достаточной контрастностью для того чтобы не уставали глаза от долгого использования. Хотя и не требует погружения помещения в полный мрак, излишняя освещенность тоже не пойдет на пользу. Отлично подходит для digital signage проектов, на прозрачных поверхностях требующих взаимодействия с пользователем. | В рамках дизайна и архитектуры, других сфер деятельности с особыми требованиями к качеству изображения вещь незаменимая, т.к цветность и контрастность дисплея позволяет визуализировать все нюансы. Панели имеют постоянный, легко прогнозируемый результат отображения картинки в любого рода помещениях. Так же существуют T-OLED прозрачные интерактивные панели, однако есть некоторые ограничения в размерах и компоновке. |
| “Цифро-аналоговые” комбинации | Средство, позволяющее дополнить традиционную доску, создать эффект дополненной реальности. Лектор или докладчик может делать пометки электронными чернилами поверх “старорежимных” чертежей схем и плакатов, или даже обозначить расположение органов на реальном человеке стоящем в лучах проектора. | Существуют комбинированные панели с возможностью использования традиционных маркеров. Полезная опция в ряде случаев, однако больше похоже на регресс. |
| Программное обеспечение | Производители интерактивных панелей и досок, такие как SMART Board или IQBoard выпускают собственное программное обеспечение для работы с любым видом интерактивного экрана. Так же имеется ряд приложений для подготовки интерактивных уроков, что значительно упрощает процесс подготовки к занятию. | |
Интерактивная доска как с ней работать.
Установка
Располагать доску следует в местах исключающих падение прямых солнечных лучей и появление бликов на поверхности. После выбора места расположения интерактивной доски, нужно определиться с высотой ее расположения.
Основных критерия два:
- Изображение должно быть хорошо видно
- Высота установки должна соответствовать росту
Интерактивная доска для детей дошкольного возраста и младших классов школы может располагаться на расстоянии около 30-70 см от уровня пола до нижнего края интерактивной доски.
В старших классах и институтских аудиториях доски устанавливают на расстоянии 70 — 90 см. После выполнения разметки следует закрепить монтажные кронштейны на стену или мобильную стойку и подвесить на них доску.
Обратите внимание на тот факт, что для корректного проецирования и работы, по центру доски должна располагаться линза проектора, а не его кронштейн.
Настройка
Подсоедините видео кабели и кабели питания. Чаще всего источником видеосигнала будет являться VGA или HDMI выход вашего ПК соединенный с проектором, питание для интерактивной доски подается по USB кабелю, проектор же питается от сети 220В, поэтому следует предусмотреть розетку вблизи места установки доски.
Включите ПК и проектор, вставьте диск с программным обеспечением в компьютер, который идет в комплекте. Запустите программу установки и следуйте инструкциям. Настройте проецируемое изображение меняя положение проектора и настраивая его фокус таким образом, чтобы оно занимало всю полезную площадь интерактивного экрана, не имело искажений или размытых очертаний предметов.
Калибровка
После подключения проектора и интерактивной доски к компьютеру, установки драйверов и прилагаемого ПО, можно приступить к процессу калибровки. Для синхронизации положения наконечника маркера с положением курсора на экране выполняйте поочередно инструкции мастера калибровки. В процессе вас попросят дотронуться указателем к контрольным точкам на экране.
Калибровку следует производить раз в месяц, либо при появлении проблем с позиционированием курсора, а так же каждый раз после перемещения, сборки/разборки доски.
После несложной настройки ваша интерактивная доска готова к использованию. Вы можете управлять ПК, открывать файлы, рисовать, делать заметки, запускать мультимедийные приложения при помощи манипуляций на экране интерактивной доски.
Как выбрать интерактивную доску для школы
Давайте разберемся, на что следует обратить внимание при выборе интерактивной доски.
Прежде всего стоит ознакомиться с методическими рекомендациями и документами регламентирующими использование интерактивного оборудования в образовательном процессе:
- СанПиН 2.2.2/2.4.1340-03 Гигиенические требования к персональным электронно-вычислительным машинам и организации работы
- СанПиН 2.4.2.2821-10 Санитарно-эпидемиологические требования к условиям и организации обучения в общеобразовательных учреждениях
- Перечень и технические требования к интерактивному аппаратно-программному комплексу для общеобразовательных учреждений
- О внесении изменений в СанПиН 2.4.2.2821-10 «Санитарно-эпидемиологические требования к условиям и организации обучения, содержания в общеобразовательных организациях»
- Министерство здравоохранения Российской Федерации — Гигиенические требования к использованию в школе интерактивных образовательных технологий
Чтобы выбрать подходящее устройство, достаточно лишь здравого смысла, просто ответьте на следующие вопросы:
Какой размер помещения и численность аудитории?
От этого будет зависеть диагональ вашего экрана. В большинстве случаев для школьного помещения с аудиторией 30-40 человек диагональ в 70-80 дюймов будет оптимальной, для маленькой группы людей будет достаточно экрана поменьше, т.к. все смогут удачно разместиться вблизи экрана.
Какой возраст вашей аудитории?
В зависимости от антропометрических данных будет меняться и высота крепления доски. В случае использования одной и той же доски и в младших, и в старших классах стоит подумать о креплении или стойке с изменяющейся высотой.
Каков характер учебного материала, и специфика работы?
Для работы с графикой, точных построений и математики лучше подойдет доска со стилусом, он обладает широким набором функций редактирования и лучшим позиционированием курсора для точных построений. Целый день писать и рисовать пальцем, тоже сможет не каждый.
Если же основная задача — это проведение интерактивных развивающих игр, то лучше выбрать решение реагирующее на прикосновение пальца. Следует так же обратить внимание на возможность разделения экрана и количество одновременных касаний для совместного использования ведь, что может быть интереснее для ребенка чем сделать что-то вместе или наперегонки?
Нужна ли вам возможность альтернативного использования интерактивной доски, и насколько высока вероятность того, что вашу доску сломают неподобающим обращением?
В случае если есть необходимость использовать традиционные сухо стираемые маркеры следует уточнить наличие такой возможности.
В ситуации с дошкольниками следует заранее быть готовым к тому что вашу доску попытаются сломать… Большинство досок оборудованы вандалоустойчивым покрытием, либо же не прекращают работать в случае повреждения рабочей поверхности. Обратите на это внимание при выборе.
Где вы собираетесь разместить интерактивный экран и в каком режиме использовать?
Существуют проводные и беспроводные решения, ведь не всегда удается удобно разместить все оборудование и проложить кабеля так, чтобы они никому не мешали. В случае если вы собираетесь перемещать устройство в разные кабинеты, беспроводное решение будет предпочтительнее.
Данная статья носит ознакомительный характер, и содержит практические рекомендации, основанные на полученном многолетнем опыте интеграции, однако не является законченным руководством по выбору или установке данных систем. Конечно же, все нюансы невозможно предусмотреть, ввиду многообразия существующих технологий создания интерактивных экранов и активно развивающихся новых разработок в области аппаратного и программного обеспечения.
