Что такое PTZ-камера?
Pan-tilt-zoom-камера (PTZ-камера) — это камера с функциями панорамирования (Pan), наклона (Tilt) и увеличения (Zoom). Эти камеры выстраивают требуемый формат кадра таким образом, что переходы между сценами получаются плавными и быстрыми.
В этой статье мы разберем особенности PTZ-камер, а также рассмотрим сферы применения данных устройств.
Основные элементы конструкции типовой PTZ-камеры
Прежде чем разобрать как работает PTZ-камера, давайте посмотрим на основные элементы конструкции типового устройства:
Как работает PTZ-камера
Теперь перейдем к рассмотрению внутренностей, а точнее непосредственному рассмотрению как же все-таки работает PTZ-камера.
Оси перемещения объектива организованы просто. В качестве движущей силы трудятся шаговые моторы в поворотной платформе, передающие крутящий момент приводным шкивам.
Подвижная платформа имеет одну или две полые стойки, между которыми закреплена камера, в полости одной из стоек скрывается приводной механизм, за счет которого изменяется угол наклона.
Немного ниже приводного шкива располагается оптический датчик. Этот концевик нужен для определения позиции камеры после включения.
![](img/cms/what-is-ptz/ptz_inside_1.png)
![](img/cms/what-is-ptz/ptz_inside_2.png)
При запуске объектив наклоняется вниз, и когда специальный шип прерывает поток света в оптическом датчике, система понимает, что достигнута крайняя нижняя точка. Все дальнейшее позиционирование производится путем подсчета шагов.
Мотор, поворачивающий камеру влево и вправо, скрывается за сопрягаемым фланцем с 6 винтами, оснащенный таким же концевиком для определения горизонтальной позиции камеры.
Поскольку сопрягаемый фланец неподвижен, в центре находится 2 кабеля: для управления моторами и шлейф с цифровой матрицы.
Как мы видим, система механических передач целиком состоит из мощных шаговых моторов, что делает позиционирование камеры более точным и быстрым, а ременные передачи снижают уровень собственного шума устройства.
![](img/cms/what-is-ptz/ptz_inside_3.png)
Управление PTZ-камерой
Наведением может производиться в нескольких режимах:
Ручное управление
Персональный ИК пульт, или централизованная консоль PTZ-управления.
Благодаря программному обеспечению установленному на смартфоне или планшете.
Дистанционное управление
Переключение заранее подготовленных пресетов, когда камера наводится на определенную зону (как в ручном, так и в автоматическом режиме).
Посредством встроенных или сторонних алгоритмов слежения и автонаведения камеры.
Управление PTZ-камерой, на примере пульта управления PTZ-камерами CleverCam C360
Управление основными функциями может осуществляться через интерфейсы стандартов: RS-232, RS485, RS422, USB, через LAN сети по IP. Существуют комбинированные стандарты передачи видеопотока, питания (Power over Ethernet — PoE) и управления по Ethernet кабелю: ONVIF, HDBaseT, NDI, SDVoE. PTZ-камеры управление и передача видеопотока в которых реализованы в цифровом формате по сети Ethernet, могут также называть — IP-камерами. Видео может передаваться и более привычным образом, по отдельному кабелю: DVI, USB, HDMI, SDI.
Виды PTZ-камер
Существует несколько видов PTZ-камер, которые могут различаться по размеру, возможностям управления, качеству изображения и другим параметрам.
Комнатные
(indoor PTZ-камеры)Которые предназначены для установки внутри помещений.
Гибридные
(hybrid PTZ-камеры)Объединяют в себе возможности нескольких типов камер (например, PTZ-камеры и камеры фиксированного обзора) для повышения эффективности наблюдения.
Уличные
(outdoor PTZ-камеры)Предназначены для установки на открытом воздухе и имеют защиту от погодных условий.
Основные характеристики PTZ-камер
Оптика
- Наличие оптического и цифорвого зума
- Угол обзора камеры
Интерфейсные разъемы
- Входы и выходы
- Для подключения
![](img/cms/what-is-ptz/specification_ptz_img.png)
Матрица
- Разрешение матрицы;
- Чувствительность матрицы и минимальная освещенность для корректной работы;
- Динамический диапазон, наличие компенсации засветки;
Тип исполнения корпуса
Напряжение питания и потребляемая мощность
Выходное разрешение, форматы кодирования и передачи видео- аудиопотока
Наличие различных режимов функционирования и коррекции изображения
Принцип организации электропитания
Наиболее распространенное разрешение, покрывающее широкий спектр задач:
Получить бесплатную консультацию
Чтобы оформить заявку или задать вопрос нашим специалистам, воспользуйтесь кнопкой ниже
В целом, выбор определенного вида PTZ-камеры зависит от конкретной задачи и условий ее использования
Безопасность и наблюдение
PTZ-камеры широко применяются для наблюдения за большими площадями, такими как торговые центры, стоянки или кампусы. Они позволяют операторам сосредоточиться на конкретных деталях или быстро переключаться между различными областями
Видеоконференции
PTZ-камеры обеспечивают высокое качество изображения и возможность увеличения, что делает их идеальными для видеоконференций, особенно в больших залах.
Трансляции и производство видео
PTZ-камеры часто используются в телевидении и производстве видео для интенсивной работы с камерой, включая плавное перемещение и увеличение.
Образование
В учебных учреждениях PTZ-камеры могут использоваться для записи лекций, проведения вебинаров и отслеживания активности в классах или на кампусе.
Туризм и гостеприимство
PTZ-камеры могут использоваться для мониторинга и безопасности в отелях, курортах или туристических достопримечательностях. Они также могут использоваться для трансляции живых видов на сайтах туристических компаний.
Транспорт
В транспортной индустрии PTZ-камеры могут использоваться для мониторинга дорожного движения, управления перекрестками или наблюдения за состоянием железнодорожных путей.
Промышленность
На промышленных объектах PTZ-камеры могут использоваться для мониторинга процессов производства, контроля безопасности и наблюдения за оборудованием.

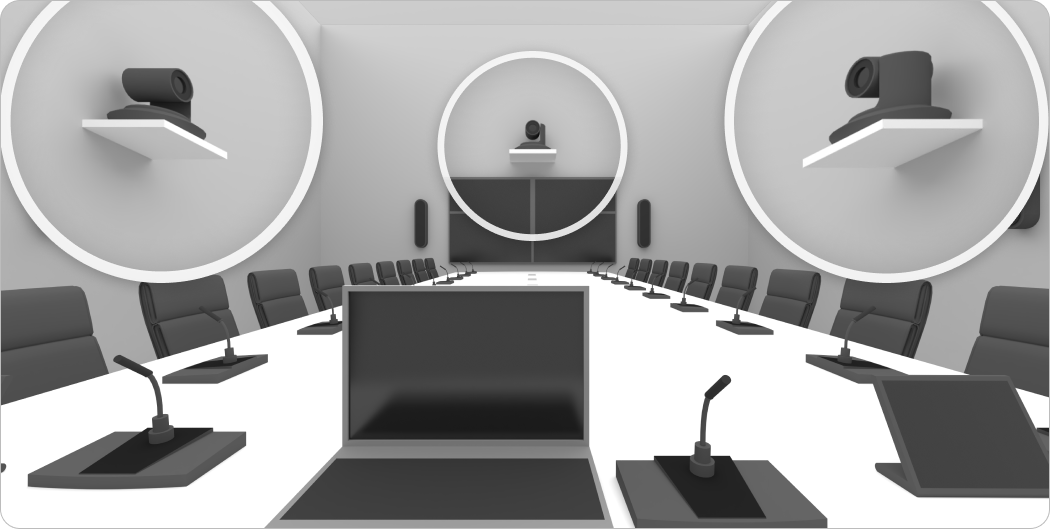

Типовые сценарии использования PTZ-камер для видеоконференций
![](img/cms/what-is-ptz/small_room-2.png)
![](img/cms/what-is-ptz/medium_room.png)
![](img/cms/what-is-ptz/big_room-2.png)
