Хаб Shure Stem Hub - Документация

Hub соединяет несколько продуктов Stem через сеть и действует как центральный коммуникационный центр для комнаты. Hub предлагает несколько вариантов подключения.

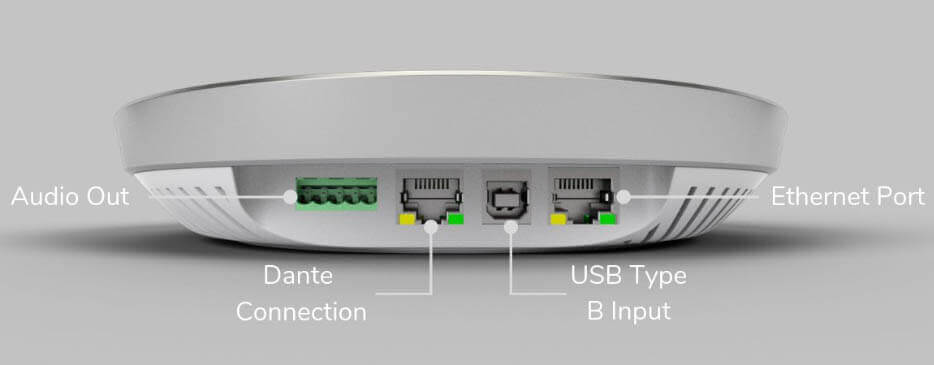

Центр взаимодействия. Если в помещении установлено более одного устройства или вам нужно что-то большее, чем просто подключение по USB, Stem Hub становится незаменимым устройством. С помощью Hub вы можете настроить взаимодействие между несколькими устройствами в одном помещении, объединив их в экосистему. Благодаря USB Type-B, Ethernet, Dante, VoIP и клеммным колодкам Hub обеспечит подключение необходимых элементов экосистемы.

Dante®

Это соединение обеспечивает один выходной и входной канал Dante® для всех устройств Stem в комнате и от них. Для этого подключения вставьте один конец кабеля Ethernet в порт Dante® на концентраторе, а другой конец - в сеть Dante®.

USB

Это соединение необходимо для возможности проведения видео- или аудиоконференций. Для этого подключения используйте прилагаемый USB-кабель типа B и подключите один конец к USB-порту, а другой - к вашему ПК.

Ethernet

Это соединение является обязательным, поскольку оно предоставит устройству данные, питание, SIP и возможность связи с другими устройствами Stem. Чтобы установить это соединение, просто вставьте один конец кабеля Ethernet в гнездо Ethernet, а другой конец - в сеть, поддерживающую PoE +.

Примечание. Если ваша сеть не поддерживает PoE +, вам следует приобрести отдельный инжектор PoE + или переключатель с поддержкой PoE +.

Внешние динамики

Cоединение без усиления будет использоваться всякий раз, когда требуются внешние динамики / усилители. Используйте входящий в комплект штекерный разъем для подключения кабелей динамика / усилителя к гнездовой клеммной колодке концентратора. После подключения внешних динамиков необходимо запустить Stem RoomAdapt, чтобы обеспечить правильную работу динамиков.

Комбинирование

Комбинируйте устройства Stem, чтобы добиться идеального покрытия в вашем конференц-зале.

Управление в сети

Контролируйте и управляйте экосистемой через сеть.

Совместимость

Решения Stem на 100% совместимы с множеством популярных платформ для проведения видеоконференций.

Компактный и важный

Если в помещении используется более одного устройства, Stem Hub становится центром взаимодействия.

За кулисами

Установите Hub прямо на стену, чтобы оставить операционные процессы за кулисами. Вам понадобится всего лишь один Hub на помещение.

Вам нужен Dante

Hub предлагает множество вариантов подключения: Dante, USB Type-B, Ethernet, VoIP и клеммные колодки.

Комплект поставки:

• Кабель USB тип A - USB тип B: 3,7 м
• Кабель Ethernet CAT 6: 4,6 м
• Терминальный соединитель

Технические характеристики

Hub

Порты	USB: USB type B Ethernet: разъем RJ45 ( PoE +) Dante®: разъем RJ45 Внешние динамики
Частотный диапазон	50 Гц - 16 кГц
Уровень вещания (пик)	90 дБ SPL @ 1 кГц с 1 м (5 Вт RMS)
Шумоподавление	15 дБ
Вес	0,23 кг
Размеры	(Ш*В*Г) 178 х 38 х 178 мм
Потребляемая мощность	PoE + 802.3
Операционные системы	Windows 98 и выше / Linux / MacOS
