Беспроводной спикерфон CleverMic SP4 BT

SP4 BT – это спикерфон с массивом из 12-ти микрофонов, обладающий уверенной зоной захвата голоса до 6-ти метров. Он идеально подойдет для средней переговорной комнаты. Современный алгоритм обработки звука в данном спикерфоне убирает фоновые шумы и эхо, обеспечивая комфортное общение. SP4 BT можно подключить к ПК или ноутбуку через интерфейс USB 3.0 Type B.

• Массив из 12 микрофонов с охватом 360°
• Современный звуковой процессор для качественного звука
• Уверенный захват речи на расстоянии до 6 м
• Комфортное общение без эха и шумов
• Оптимальное решение для переговорных комнат
• Автоматическая регулировка усиления
• Цветной экран
• Возможность подключения по USB или Bluetooth

Работа спикерфона серии SP4

Работа спикерфона по USB

• Спикерфон получает питание от имеющегося в комплекте (SP4 BT) сетевого блока питания или по USB-кабелю от ПК или другого терминала.
• При использовании хаба (в комплект не входит), он соединяется с ПК или другим терминалом по USB-кабелю, а к спикерфону подключается с помощью DIN6-кабеля. При этом хаб подключается к сети питания через свой собственный адаптер.
• После соединения необходимо включить спикерфон, нажав кнопку питания, и подождать установления сопряжения.
• Через несколько секунд драйвера спикерфона установятся автоматически. Запустите приложение видеоконференцсвязи и выберите в настройках динамиков и микрофона спикерфон SP4, чтобы начать конференцию. Инструкция по зарядке аккумулятора: Аккумулятор спикерфона можно зарядить через разъем DIN6, либо USB. Для модели SP4 BT при подключении разъема приоритет зарядки отдается DIN6. Рекомендации по использованию спикерфона при подключении к терминалу через USB:
• Обеспечьте максимально комфортное общение, настроив уровень громкости динамиков и микрофона вручную.
• Не включайте автоматическую регулировку усиления (АРУ) динамиков и микрофона.
• Для корректной работы спикерфона необходимо отключить на терминале видеоконференцсвязи такие параметры как включение/выключение АРУ, эхоподавления, шумоподавления и др.
• Настройте наиболее высокое качество аудио.

Сопряжение спикерфона (SP4 BT) по Bluetooth

Спикерфон (модель SP4 BT) может подключаться к смартфону или другому устройству по Bluetooth для обеспечения высокого качества аудио при разговоре. Расстояние до терминала не должно превышать при этом 10 м.

• Установление Bluetooth соединения смартфона со спикерфоном:
• Включите спикерфон и однократно нажмите кнопку Bluetooth, чтобы активировать Bluetooth
• Включите Bluetooth на смартфоне и нажмите “поиск устройств”.
• При обнаружении смартфоном устройства “SP4” подключитесь к нему.
• В течение 10 секунд на дисплее спикерфона подсветится значок Bluetooth, сообщающий, что соединение установлено и можно совершать звонки.

Подключение по IN/OUT разъему

Для подключения спикерфона по 4-х проводному кабелю он соединяется с ПК или смартфоном через 4-х контактный разъем 3.5 мм.

Если терминал содержит отдельные разъемы 3,5 мм для наушников и микрофона, то спикерфон подключается двумя 3-х проводными кабелями через переходник, который подключается к “I/O” разъему.

Использование спикерфона как гарнитуры для телефона:
Спикерфон можно подключить как гарнитуру к любому телефону для удобства совершения звонков. Однако при этом прием/отклонение вызовов можно осуществить только на телефоне.

Для использования спикерфона в режиме мобильного устройства необходимо выполнить следующие шаги:

• Соединить спикерфон с телефоном через 4-х проводный кабель для разъемов 3.5 мм
• Загорится синий светодиод на спикерфоне
• Установить спикерфон в режим мобильный телефон
• Теперь можно совершать звонки

Подключение и использование хаба

• Хаб получает питание от сети через собственный адаптер и подключается к спикерфону через DIN6-кабель.
• При использовании проводного соединения хаб подключается к терминалу видеоконференцсвязи через USB-кабель.
• Хаб подключается к сети электропитания только через оригинальный адаптер.

Подключение и использование дополнительных микрофонов

• Первый микрофон соединяется с разъемом EXT1 спикерфона по 2.5 метровому 4P4C кабелю
• Второй микрофон соединяется с разъемом EXT2 спикерфона по 2.5 метровому 4P4C кабелю
• Для достижения лучшего эффекта, говорящий должен находиться напротив логотипа дополнительного микрофона
• Дополнительные микрофоны имеют кнопку включения/выключения светодиодную подсветку, зеленое свечение которой показывает микрофон включен, красное - выключен.

Элементы спикерфона

Элементы хаба (в комплект не входит)

1. DIN6 разъемы подключения кабелей DIN6
2. USB-разъем
3. Разъем подключения адаптера питания
4. Кнопка Вкл/ Откл
5. Светодиоды состояния хаба

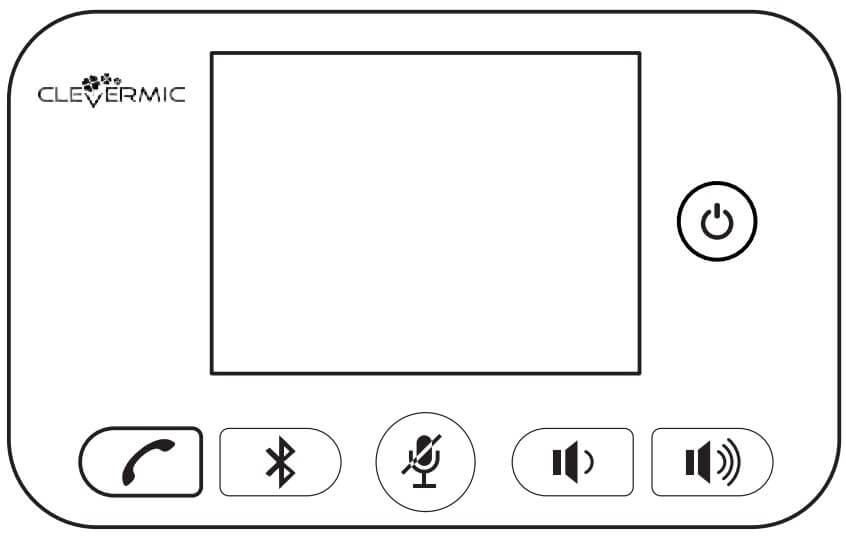

Кнопки SP4 BT

	Регулировка громкости	Громче/ тише
	Режим блютуз	Для включения/отключения зажмите и удерживайте кнопку Bluetooth в течение 5 секунд, синий светодиод мигнет 3 раза
	Включение/ отключение	Зажать кнопку вкл/ откл спикерфона в течение 3 секунд
	Вызов	Принять/ отклонить вызов
	Микрофон	Включить/ выключить микрофон
	Режим ПК	Для активации зажмите и удерживайте кнопку "Отключить микрофон" в течение 5 секунд, затем одновременно нажмите кнопки "Громче" и "Вызов", при этом светодиод мигнет 3 раза синим цветом и спикерфон выйдет из режима "Мобильный телефон"
	Режим мобильный телефон	Для активации зажмите и удерживайте кнопку "Отключить микрофон" в течение 5 секунд, затем одновременно нажмите кнопки "Тише" и "Вызов", при этом светодиод мигнет 3 раза синим цветом и спикерфон выйдет из режима ПК.
	Режим эхоподавления	Для включения/отключения режима зажмите и удерживайте кнопку "Отключить микрофон" в течение 5 секунд, затем одновременно нажмите кнопки "Громче" и "Тише". При изменении состояния синий светодиод мигнет 3 раза

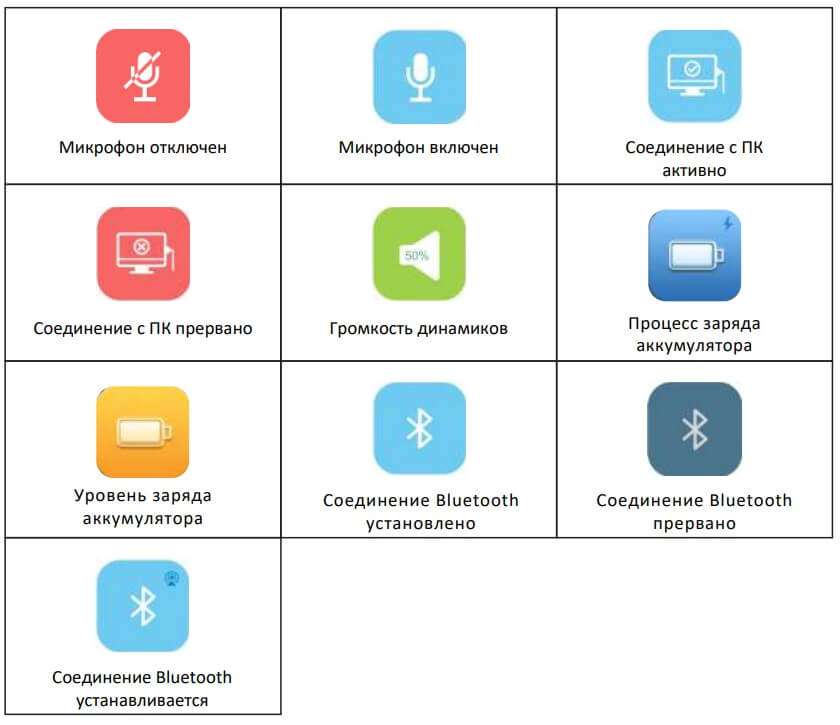

Индикация на дисплее SP4 BT

Комплектация

• Спикерфон
• USB провод
• Руководство пользователя
• Кабель для разъема 3.5 мм
• Блок питания для SP4

Характеристики

• Автоматическое подавление эхо (АПЭ): > 65 дБ
• Время подавления эхо: > 500 мс
• Понижение посторонних шумов: < 25 дБ
• Автоматическое определение источника голоса
• Адаптивное усиление звука
• Частотный диапазон микрофона: 100 гЦ ~ 22 кГц
• Громкость динамиков: 90 дБ
• Зона захвата голоса: 6 метров
• 360° всенаправленный микрофон
• Размер (Д × Ш × В): 237 × 237 × 44 мм
