Цифровой директ-бокс для пультов делегатов Xavtel DDB104
Цена по запросу
Ожидается
Добавить в сравнение
Артикул: DDB104

DDB104 является главным коммутационным устройством между DCP1000 и пультами делегатов. Подключается посредством CDM-Net-Loop, в том числе обеспечивая и питание. CAT-кабель доставляет питание, цифровой сигнал и данные от CDM-устройства к процессору DCP1000. Высокоскоростное соединение позволяет хранить все настройки работы пультов делегатов в центральном процессоре и вызывать их в момент задействования пульта. Такой подход высвобождает много процессорной мощности, что позволяет наделить всю систему мощнейшими DSP-функциями. Для предотвращения разрыва соединения каждый директ-бокс может быть подключен к DCP1000 сразу через две CDM-Net-Loop, что делает систему полностью защищенной. К одной карте CDM-Net-Loop может быть подключено до 63 DDB104, что требует задействования обеих петель. Мигающий индикатор на передней панели сообщает о разрыве сетевого соединения. Для подключения DDB104 доступно 2 типа соединения: CAT (RJ45) или оптоволоконная линия. Все это позволяет говорить о максимальной гибкости системы и максимально возможной дистанции между DDB104 и центральным процессором или между другими DDB104. Каждый DDB104 поддерживает до 4 CDM-микрофонов или других устройств, например VotePad DR.

Особенности

  • Кольцевая архитектура с возможностью подключения типа «звезда» (CDM-Net-Loop).
  • Две CDM-Net-Loops работают с одним DCP1000 при использовании карты CDM-Net-Loop.
  • Подключение до 63 DDB104 через одну карту CDM-Net-Loop.
  • Поддерживает дополнительные устройства, например Votepad DR.
  • 4 микрофонных mini XLR для подключения к CDM-пультам делегатов.
  • Предусмотрено 2 типа интерфейса CDM-Net-Loop: CAT (RJ45) или оптоволокно (одиночный или мультирежимы).
  • LED-индикатор для отображения статуса CDM-Net-Loop.

Электрические параметры

  • Локальное питание: 24VDC.
  • Потребляемая мощность: 5.5 Вт.,(230 мА).
  • Питание выход*: 6 A.

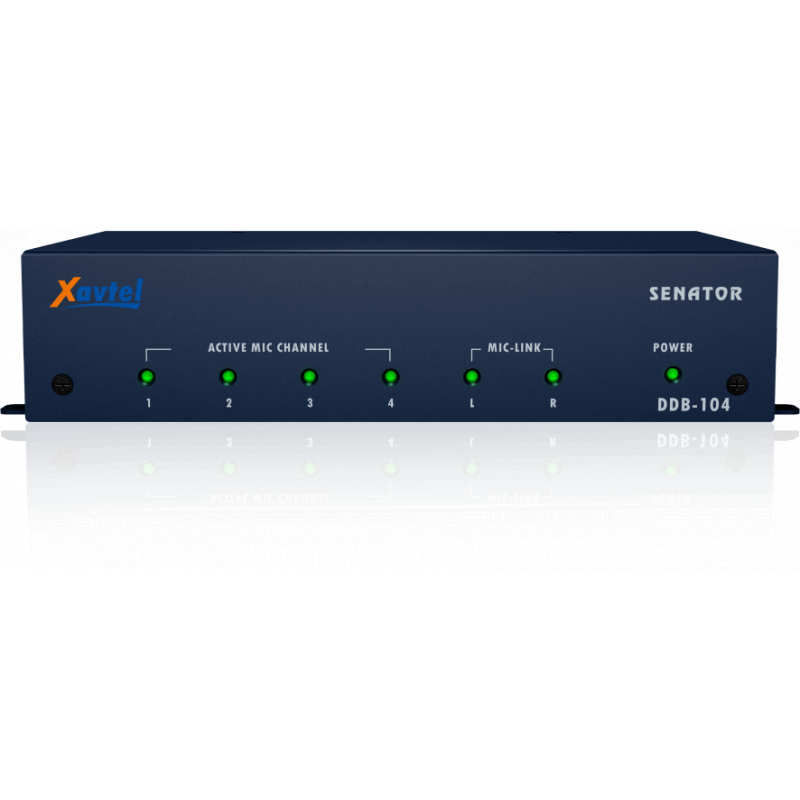

Передняя панель

  • LED-индикация активного канала x 4шт.
  • LED-индикатор «линка» микрофонов для распознавания CDM-Net.
  • LED-индикатор питания.

Боковая панель

2 типа подключения для CDM-Net:

  • RJ45 коннектор + power-pole коннектор (24VDC).
  • Оптоволоконное соединение + power-pole коннектор (24VDC).

Задняя панель

  • 24 VDC, 3.81 мм коннектор «Phoenix» для внешнего блока питания.
  • 4 х Mini-XLR для микрофонов.

Размеры и вес

  • Ширина: 92 мм.
  • Высота: 37 мм.
  • Глубина: 175 мм.
  • Вес: 1.4 кг.

Максимальная длина соединения

  • 100 м для CAT5 кабеля.
  • 2000 м для оптоволоконной линии.
